Cono de Abrams

Cono de Abrams

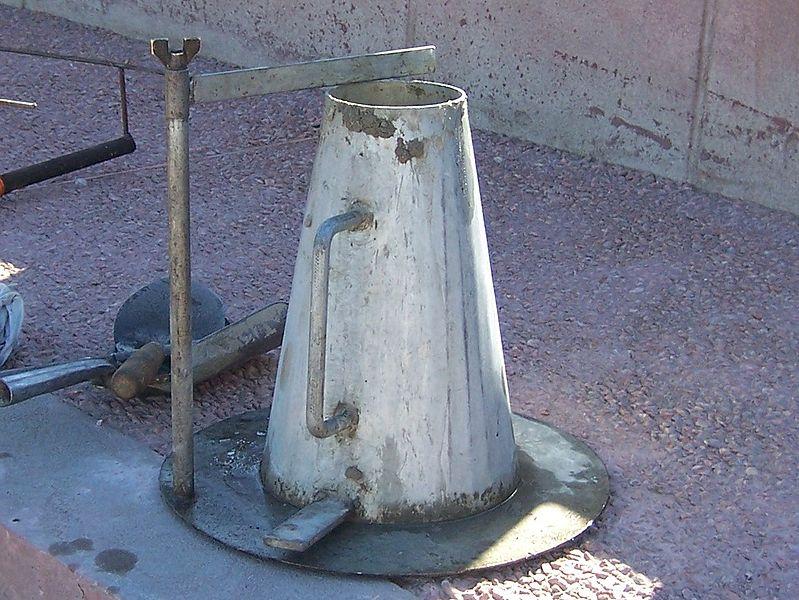

Cono de Abrams para medir la consistencia del hormigón

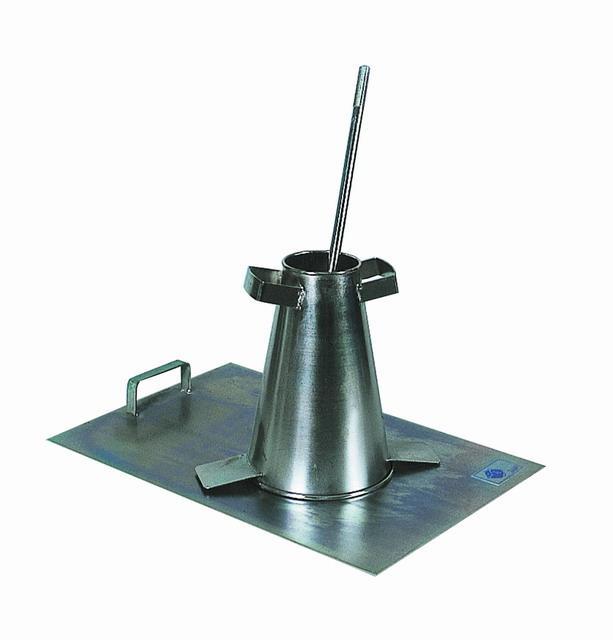

 Cono de Abrams con todos sus elementos el molde troncocónico, un asa y la plancha de sujeción.

El cono de Abrams es el ensayo que se realiza al hormigón en su estado fresco, para medir su consistencia ("fluidez" del hormigón).

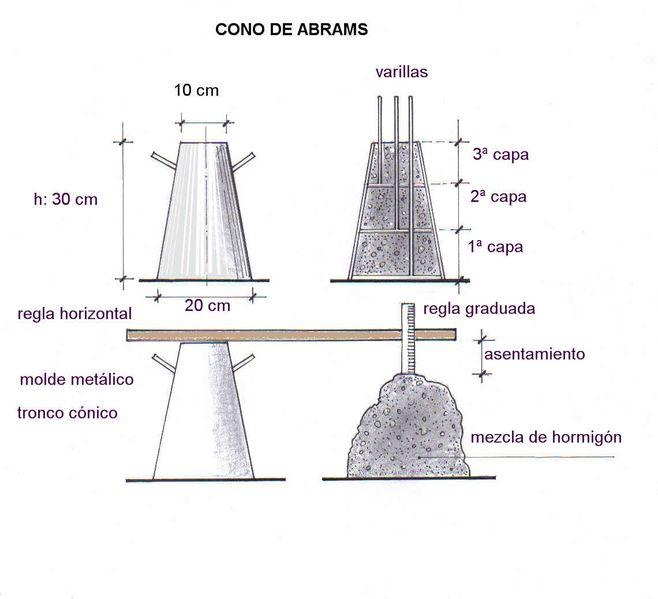

El ensayo consiste en rellenar un molde metálico troncocónico de dimensiones normalizadas, en tres capas apisonadas con 25 golpes de varilla – pisón y, luego de retirar el molde, medir el asentamiento que experimenta la masa de hormigón colocada en su interior.

Esta medición se complementa con la observación de la forma de derrumbamiento del cono de hormigón mediante golpes laterales con la varilla – pisón.

Procedimiento

Llenado

La cantidad de hormigón necesaria para efectuar este ensayo no será inferior a 8 litros.

·Se coloca el molde sobre la plancha de apoyo horizontal, ambos limpios y humedecidos solo con agua. No se permite emplear aceite ni grasa.

·El operador se sitúa sobre las pisaderas evitando el movimiento del molde durante el llenado.

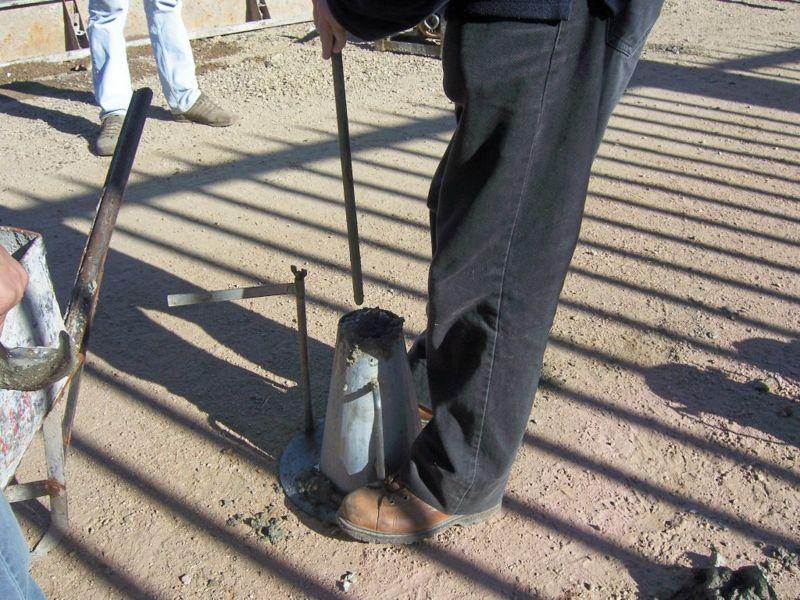

·Se llena el molde en tres capas y se apisona cada capa con 25 golpes de la varilla-pisón distribuidas uniformemente.

La capa inferior se llena hasta aproximadamente 1/3 del volumen total y la capa media hasta aproximadamente 2/3 del volumen total del elemento, es importante recalcar que no se debe llenar el cono por alturas, si no por volúmenes.

Apisonado

Al apisonar la capa inferior se darán los primeros golpes con la varilla-pisón ligeramente inclinada alrededor del perímetro. Al apisonar la capa media y superior se darán los golpes de modo que la varilla-pisón hasta la capa subyacente. Durante el apisonado de la última capa se deberá mantener permanentemente un exceso de hormigón sobre el borde superior del molde, puesto que los golpes de la varilla normalizada producirán una disminución del volumen por compactación.

·Se enrasa la superficie de la capa superior y se limpia el hormigón derramado en la zona adyacente al molde.

·Inmediatamente después de terminado el llenado, enrase y limpieza se carga el molde con las manos, sujetándolo por las asas y dejando las pisaderas libres y se levanta en dirección vertical sin perturbar el hormigón en un tiempo de 5 +/- 2 segundos.

·Toda la operación de llenado y levantamiento del molde no debe demorar más de 2.5 minutos. Durante un día. hg

Medición del asentamiento

Medición del asentamiento

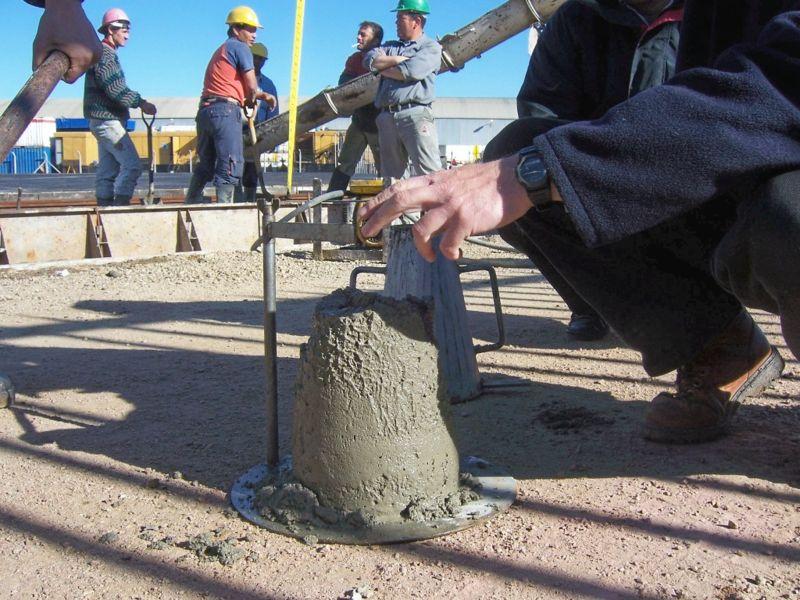

Una vez levantado el molde se mide inmediatamente la disminución de altura del hormigón moldeado respecto al molde, aproximando a 5 cm. La medición se hace en el eje central del molde en su posición original. De esta manera, la medida del asiento permite determinar principalmente la fluidez y la forma de derrumbamiento para apreciar la consistencia del hormigón.
